Die richtige Oberflächenbeschichtung für jedes Einsatzgebiet



Zahlen und Fakten zu TOPOCROM® Schichten.

Rz-Werte in μm

4-80

Ra-Werte in μm

0,4-10

Schichtdicke (μm) Toleranz

+/- 10%

Topografie (RPc/cm) Toleranz

+/- 15%

Härte

750-1100 HV

Schmelzpunkt

ca. 1850°C

unmagnetisch

Beschichtbare Bauteile

  • Einzel- und Serienteile
  • Klein- und Großbauteile

Beschichtbare Grundwerkstoffe

  • Stahl, Stahllegierungen, Edelstahl
  • Gusslegierungen
  • Kupfer, Cu-Legierungen
  • Aluminium, Al-Legierungen
  • Titan, Ti-Legierungen

Anforderungen an den Grundwerkstoff

  • Die Funktionsoberfläche hat vor der Beschichtung eine Rauheit von Rz ≤ 4 μm und ist frei von Oberflächenfehlern.
  • Die Funktionsflächen müssen auf den Zeichnungen eindeutig gekennzeichnet sein.

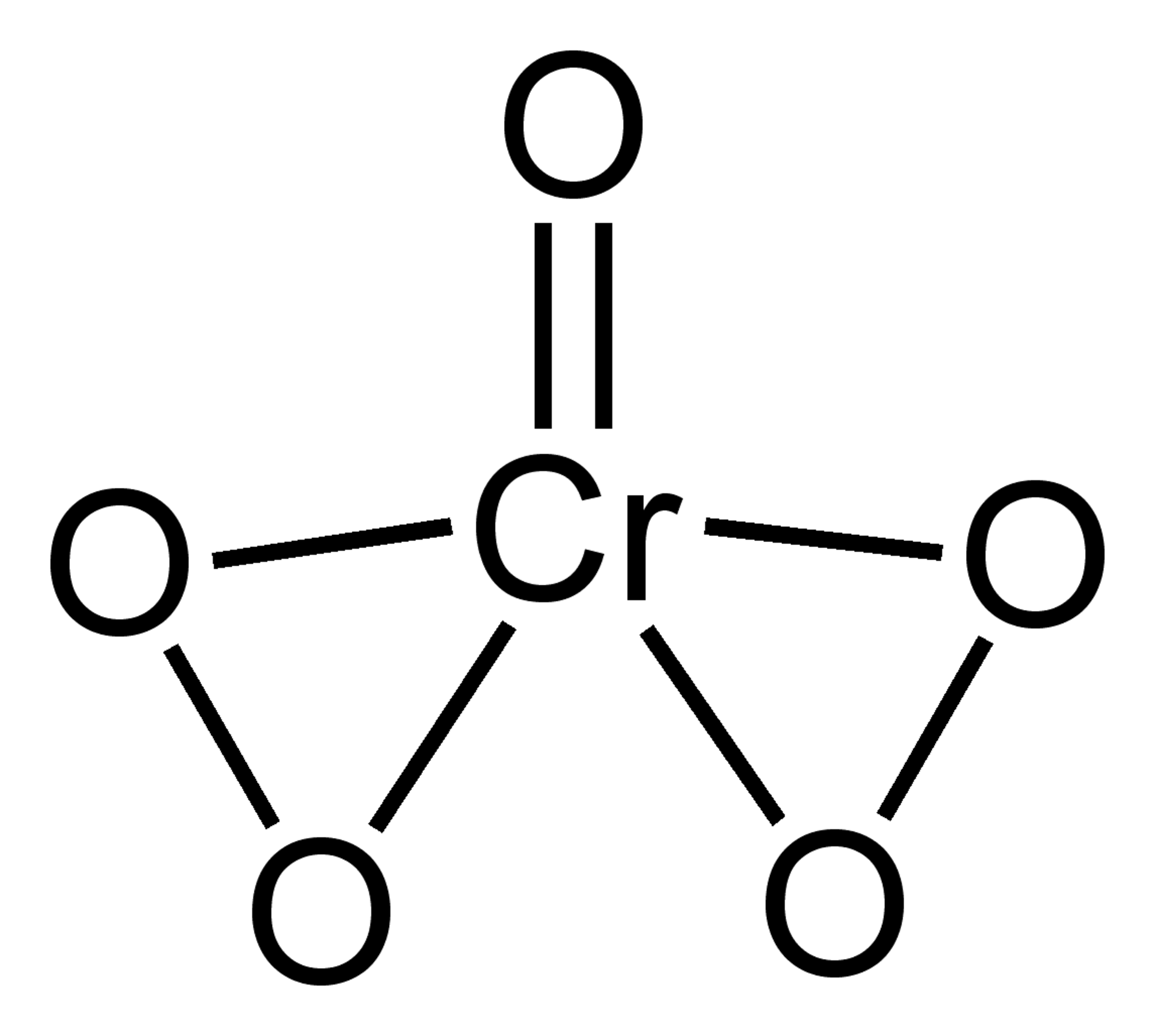

Unsere Bauteile und Beschichtungen sind Chrom (VI)-frei

Chrom (VI) wird beim TOPOCROM® Verfahren nur innerhalb des geschlossenen Reaktorverfahrens verwendet, jegliche Rückstände auf dem Werkstück werden bei der anschließenden Reinigung entfernt.

Herstellung von TOPOCROM® Schichten

Gut in Form – unsere Halbkugelstruktur.

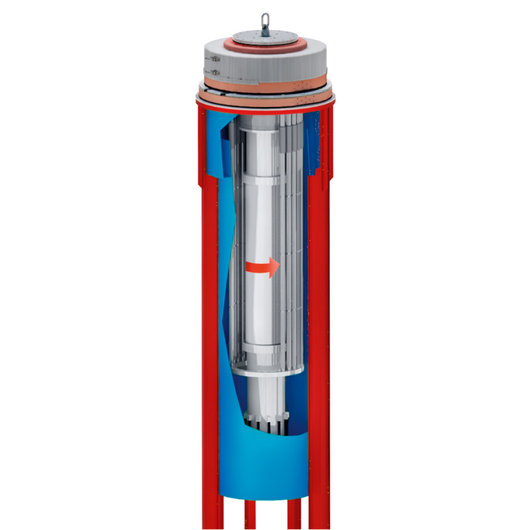

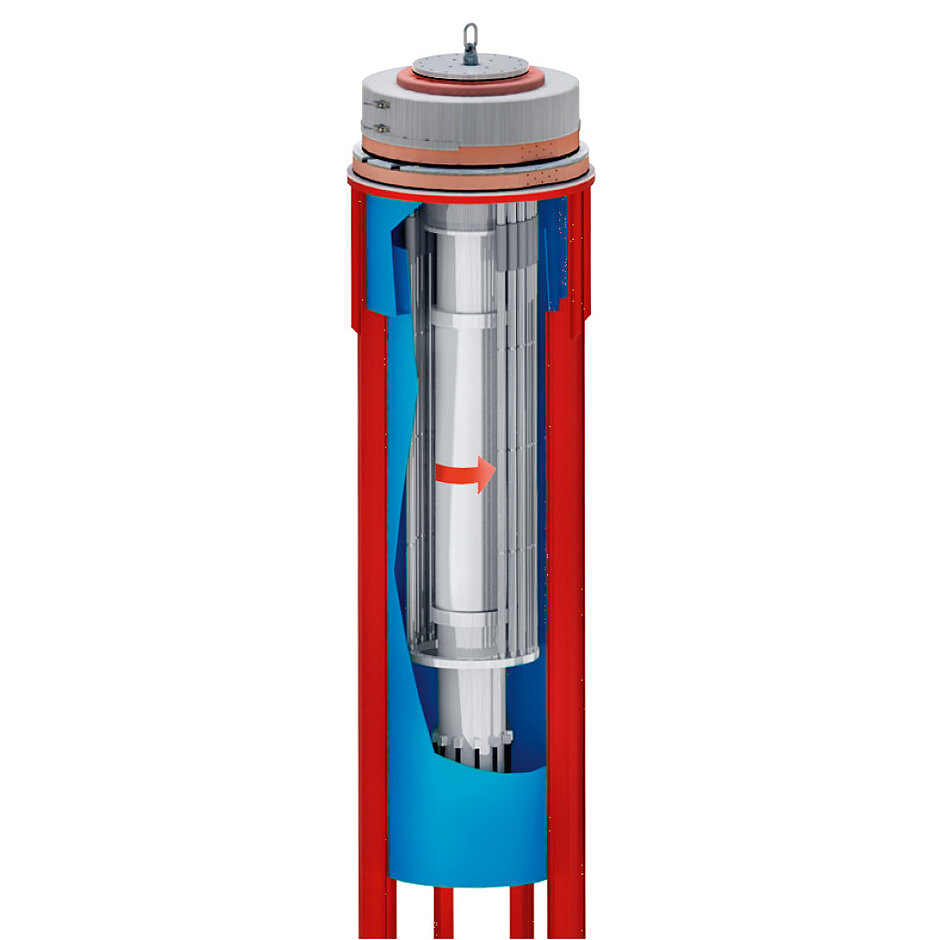

Beschichtung im geschlossenen Reaktorverfahren

Die TOPOCROM® Schichten werden nach dem geschlossenen Reaktorverfahren abgeschieden. Unterschiedlich dimensionierte Reaktoren stehen für Einzelstück- und Serienbeschichtung zur Verfügung. Das Verfahren erlaubt die Herstellung von strukturierten TOPOCROM® Schichten in einem kontinuierlichen Arbeitsschritt.

Die kundenspezifischen Parameter der Beschichtung werden fest in den Prozessrechnern hinterlegt. Dadurch ist es möglich, eine exakte Reproduzierbarkeit des gewünschten Schichtsystems zu gewährleisten.



Einstellbare Oberflächen

Die strukturierte Oberfläche lässt sich unterschiedlich einstellen und bildet so besondere Eigenschaften, je nach Pflichtenheft. Der Aufbau des Schichtsystems, die Schichtdicken und die geeignete Oberflächenstruktur können damit gezielt und individuell definiert und hergestellt werden.
Je nach Funktion und erwünschter Eigenschaft konzipiert unser Engineering die gewünschte Rezeptur. Mittels Musterbeschichtungen werden die Ergebnisse für einen Piloteinsatz überprüfbar gemacht, bevor die Serienfertigung startet.

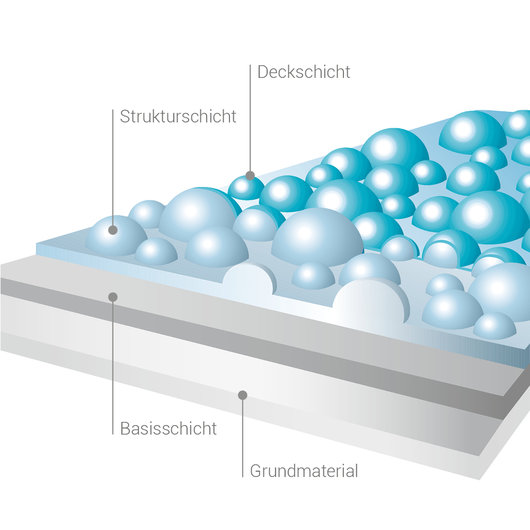

TOPOCROM® Schichtsystem
  • Deckschicht
  • Strukturschicht
  • Basisschicht
  • Grundmaterial
